Laserový gravírovací stroj SCULPFUN S30 Pro Max 20W

Hlavné vlastnosti SCULPFUN S30 Pro Max 20W

Hlavné vlastnosti Sculpfun S30 Pro Max

Sculpfun S30 Pro Max je vybavený 20W laserovým modulom so štyrmi diódami a vyměnitelou ochrannou čočkou, vďaka ktorej udržíte svoj gravír v špičkovom stave po mnoho rokov!

Sculpfun S30 Pro Max používa rovnakú metódu zaostrenia ako modely tej istej značky, vrátane Sculpfun S10 a Sculpfun S9. Laserový modul je upevnený na posuvnej lište s maticami na zadnej strane. Zaostrenie sa vykonáva nastavením správnej vzdialenosti medzi laserovým modulom a opracovávaným materiálom pomocou hliníkového zaostrovacieho bloku, ktorý nastaví vzdialenosť na 40 mm.

Vzduchová pomocná pumpa Sculpfun S30 Pro Max dosahuje výkon 30 l/min a dá sa aktivovať prostredníctvom ovládacieho softvéru (Lightburn) iba pre špecifikované vrstvy gravírovania. To je skvelé, pretože môžete gravírovať jeden projekt, ktorý má viaceré operácie, a napríklad si môžete vybrať vypnutie vzduchovej pomoci pri gravírovaní a zapnutie iba pri laserovom rezaní. Vzduchová pomocná pumpa je už súčasťou stroja.

• Automatická pomoc s přívodem vzduchu
• Laserové zaostrenie 0,08 * 0,1 mm
• 32-bitová základná doska
• Vymeniteľný objektív
• Veľkosť gravírovania 410*400mm
• Rozšíriteľné na 935*905 mm

Automaticky riadený systém vzduchového asistenta

Séria Sculpfun S30 je vybavená 32-bitovou základnou doskou s prídajným vzduchovým prúdom a vzduchovým čerpadlom s reguláciou, ktoré dokáže inteligentne ovládať spínanie prídajného vzduchového prúdu počas gravírovania prostredníctvom tlačidla M8 v softvéri LightBurn. To zabezpečuje, že gravírovanie a rezanie sú velmi čisté a je to ideálne na výrobu originálnych darčekov.

Integrovaná tryska s vysokotlakým vzduchovým asistentom

Séria S30 je vybavená modernou kovovou tryskou s vysokým tlakom vzduchu, ktorá dokáže generovať vysokotlakový prúd vzduchu s objemom 30 l/min pomocou vzduchového čerpadla, čím sa výrazne zvyšuje účinnost rezania a rýchlosť rezania je viac ako 5-krát vyššia ako bez asistencie vzduchu.

Ultra tenký 20W laser

S30 Pro Max 20W využíva technológiu ultravrholého tvarovania laseru, vďaka čomu je laserový lúč S30 série tenký ako vlas a mimoriadne silný na gravírovanie alebo rezanie. S30 Pro Max 20W sa vyznačuje maximálnou rezacou rýchlosťou a je vhodný pre profesionálov, dielne alebo továrne.

Vymeniteľná ochranná šošovka

Laserová séria S30 využíva inovatívnu vymenitelnú čočku, čo výrazne predlžuje životnosť laseru – je až 10-krát dlhšia ako u iných bežných laserov. Po poškodení čočky alebo po dlhodobom používaní ju možno vymeniť a obnoviť tak rezací výkon.

Rozšíriteľná plocha na gravírovanie

Pôvodná gravírovacia plocha je asi 410x400 mm, ale má rozširujúci sa dizajn osí XY, takže si môžete zakúpiť sadu na rozšírenie osi Y a rozšíriť gravírovaciu plochu na 935x400 mm; zakúpením sady na rozšírenie osí XY ju môžete vylepšiť až na 935x905 mm, čo vám pomôže lepšie zvládnuť gravírovanie alebo rezanie na veľkých plochách.

Vylepšená 32-bitová základná doska s Air-assist technológiou

Najnovšia 32-bitová základná doska podporuje automatické ovládanie prúdenia vzduchu a je vybavená rozhraním Bluetooth a funkciou offline tlače z SD karty. (Sada pre upgrade sa predáva samostatne)
Presnosť rezania na priemyselnej úrovni. Extrémne pevná a vysoko presná lineárna vodítková dráha osi X umožňuje dosiahnuť presnosť gravírovania na priemyselnej úrovni. Pri porovnaní malých gravírovacích detailov nemá séria S30 vlnkový vzor, ktorý sa objavuje u bežných gravírovacích strojov.

Robustný a odolný rám z hliníkovej zliatiny

Rám je vyrobený z vysoko pevnej hliníkovej zliatiny, dokáže unášet hmotnosť až 50 kg bez poškodenia a je velmi odolný. Rám možno používať dlhodobo a zachová si vysokú presnosť, v prípade potreby modernizácie stroja je nutné upgradovať iba najnovší laser.

Bezpečnostný návrh

Predložený oceľový podložník formátu A4 spoľahlivo ochráni stôl pred poškodením laserom. Na stroji sa nachádza nápadný vypínač, pomocou ktorého môžete v núdzovej situácii okamžite a rýchlo vypnúť napájanie.

Pravouhlé meradlo

Na osi X a osi Y sú presné stupnice, ktoré tvoria pravouhlé meradlo, čo vám umožní pohodlne a rýchlo změřit rozměry gravírovaného objektu.

Poznámka

• 1. Vzhledem k vysokému výkonu laseru je zakázané obsluhovat gravírovací stroj bez dozoru. Pokud nejste přítomni, stroj zastavte.
• 2. Podrobné pokyny k obsluze stroja nájdete v návode na obsluhu v časti Parametrové nastavenia.
• 3. Pri obsluhe laserového gravírovacieho stroja, prosím, nainštalujte ochranný kryt laseru; ak nie je nainštalovaný, je nutné nosiť ochranné brýle.
• 4. Nedotýkajte sa laseru rukami, inak by ste si mohli popálit ruky.
• 5. Vyhýbejte sa silným nárazům do stroje.
• 6. Používanie tohto produktu je deťom mladším 14 rokov zakázané a deti staršie ako 14 rokov ho musia používať pod dohrom dospelých.
• 7. Nevystavujte laserové světlo přímému dopadu na lesklé odrazové předměty, pretože to môže spôsobiť zranenie obsluhy alebo poškodenie laseru.

SÉRIA SCULPFUN S30

32-bitová základná doska s funkciou Air Assist

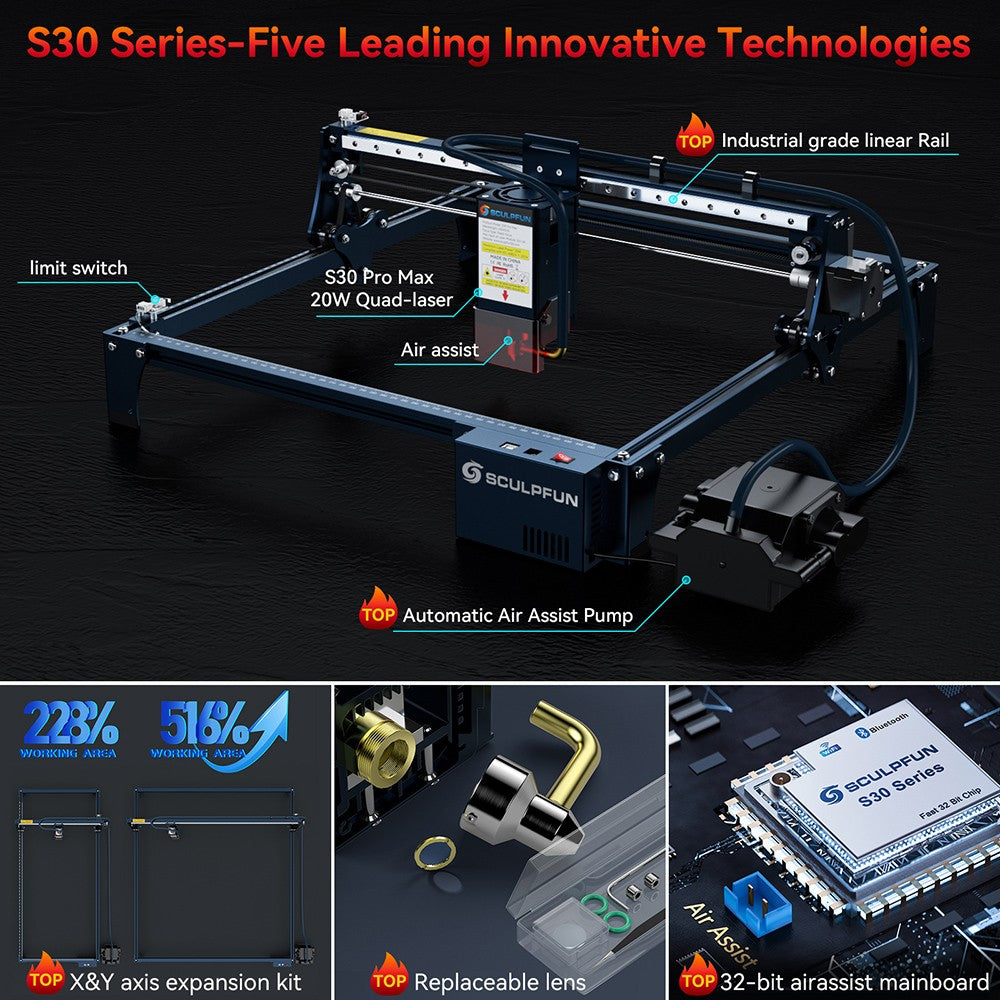

Séria S30 – päť špičkových inovatívnych technológií

• Koncový spínač
• S30 Pro Max 20W štvorlazerový
• Air Assist
• Lineárna kolejnice priemyselnej kvality
• Automatické čerpadlo s prídajným vzduchom

Sada na rozšírenie osí X a Y TOP

Vymeniteľný objektív

Špičková 32-bitová základná doska s pasívnym chladením

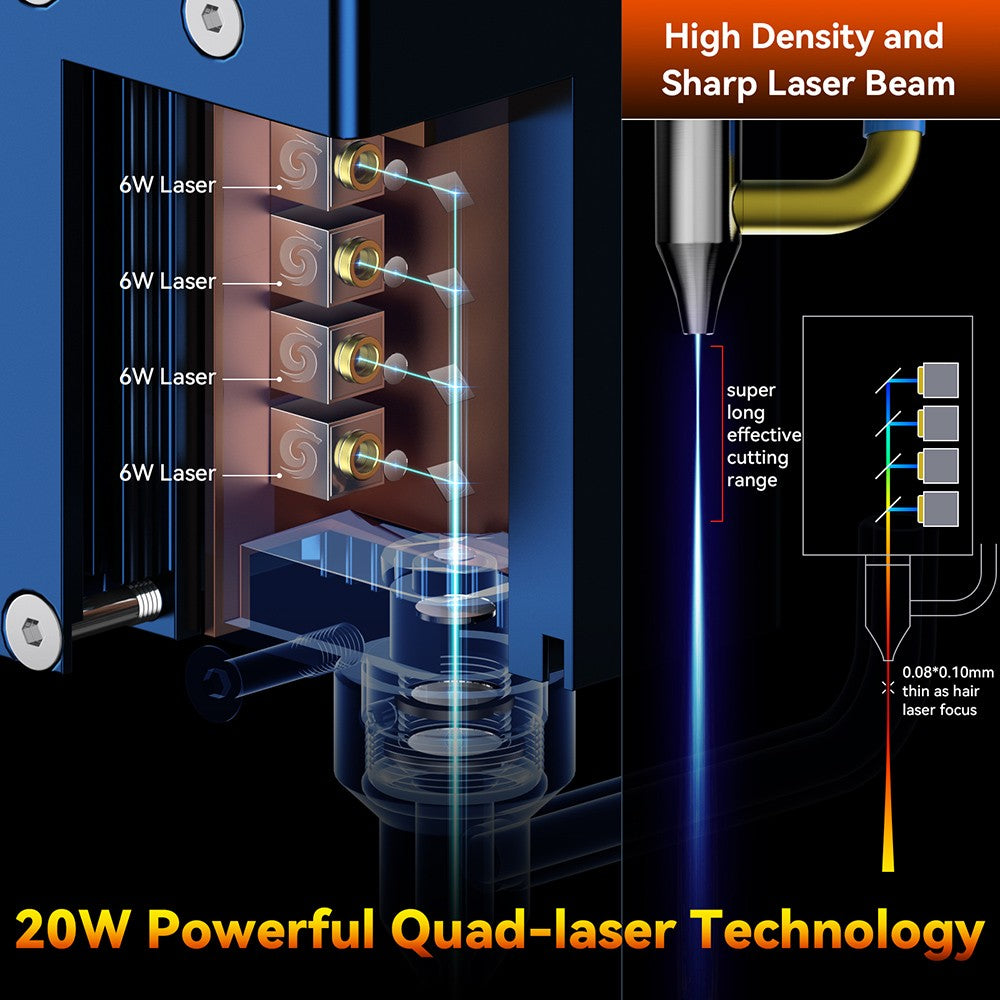

Laserový lúč s vysokou hustotou a ostrým okrajom

20W výkonná technológia s štyrmi laserovými lúčmi

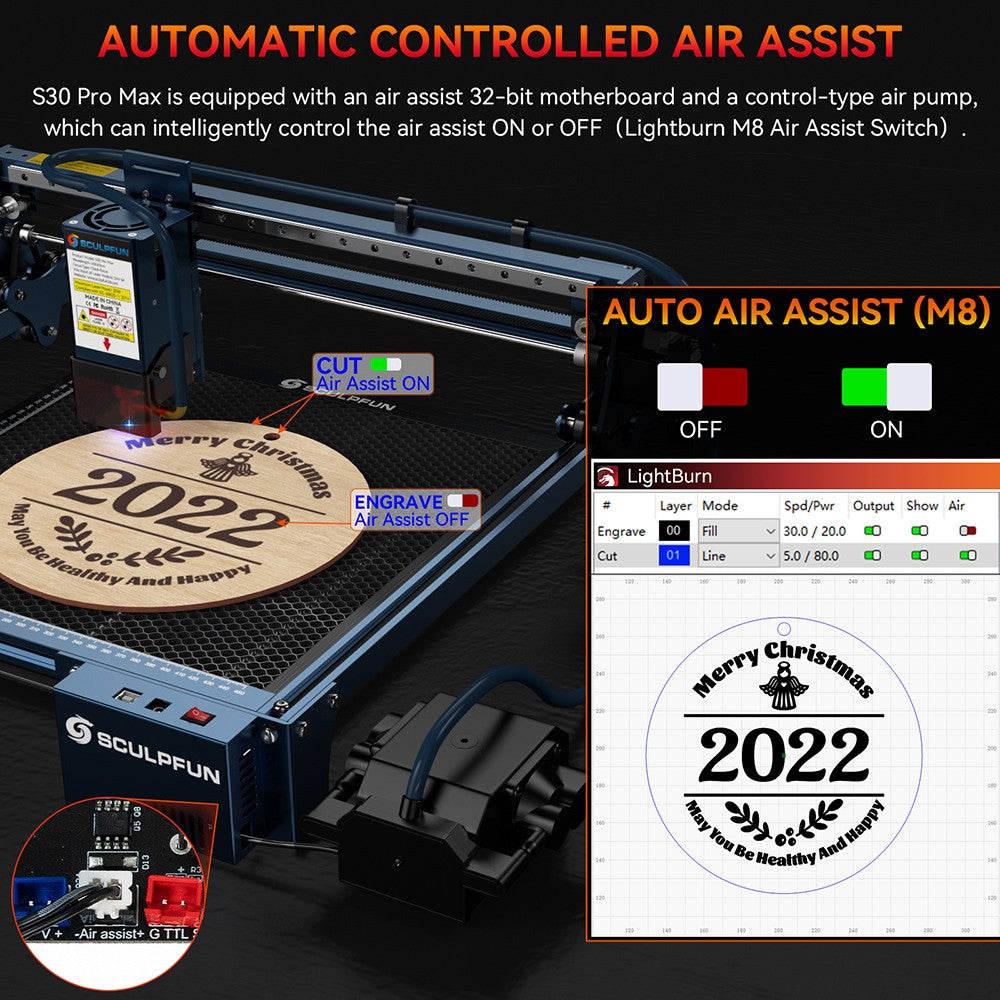

AUTOMATICKY REGULOVANÁ VZDUCHOVÁ POMOC

S30 Pro Max je vybavený 32-bitovou základnou doskou s funkciou vzduchového asistenta a vzduchovým čerpadlom s reguláciou, ktoré dokáže inteligentne ovládať zapínanie a vypínanie vzduchového asistenta (Lightburn M8 Air Assist Switch).

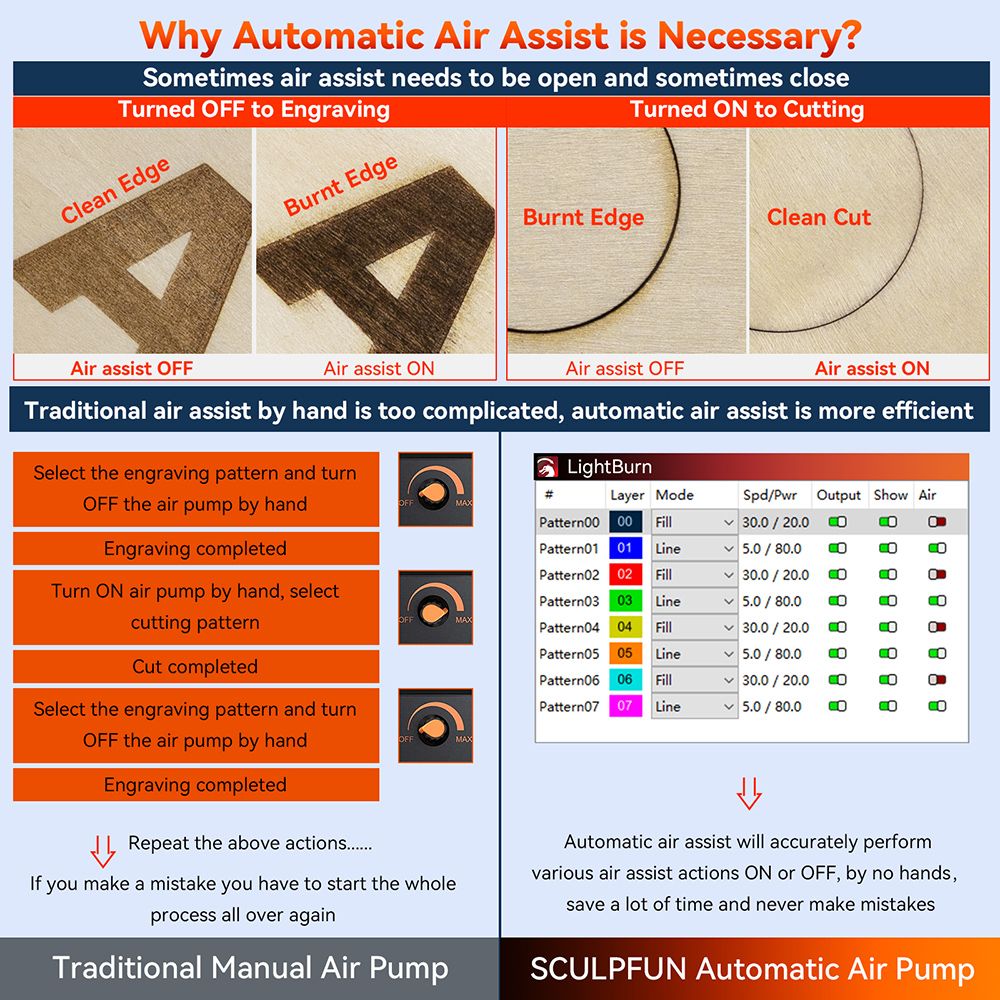

Prečo je automatická pomoc pri odsávaní vzduchu nevyhnutná?

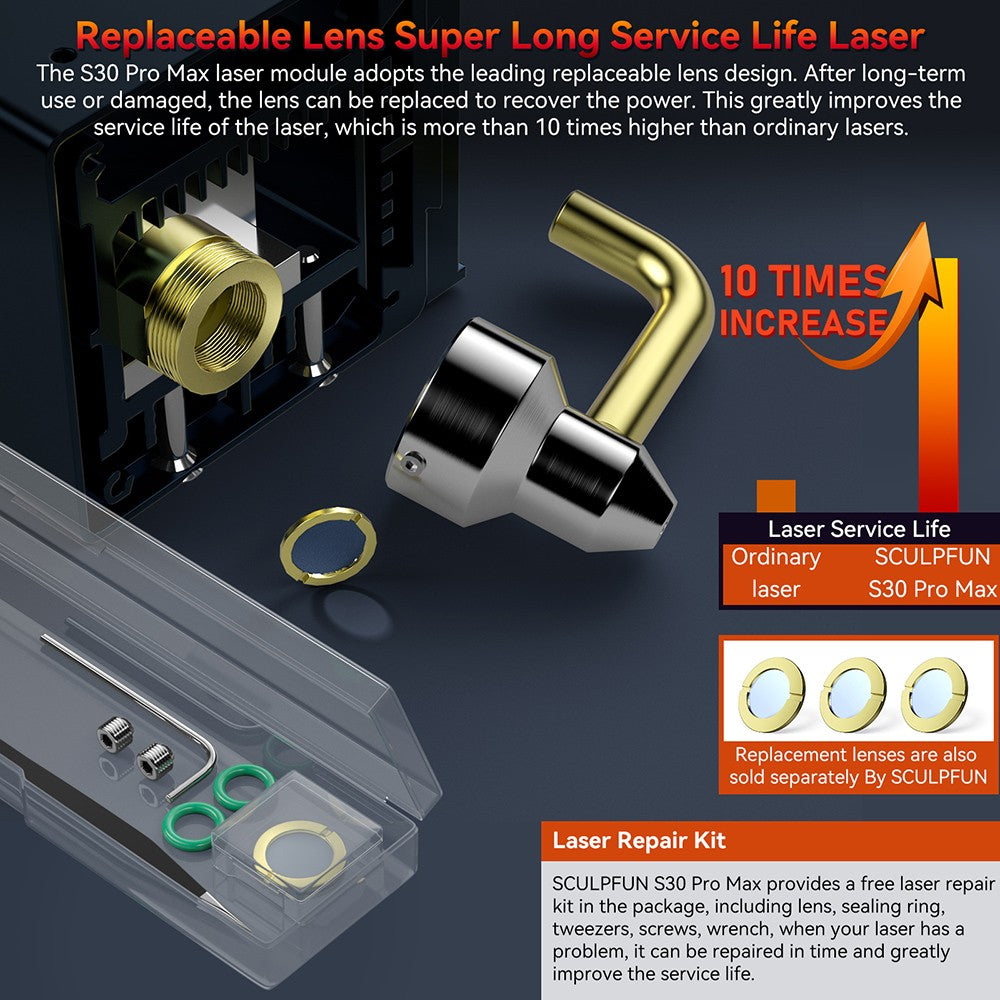

Laser s vyměnitelné čočkou a superdlouhou životností

Laserový modul S30 Pro Max využíva špičkový systém s vymieňatelnou čočkou. Po dlhodobom používaní alebo poškodení je možné čočku vymeniť a obnoviť tak výkon. To výrazne zvyšuje životnosť laseru, ktorá je viac než 10-krát dlhšia ako u bežných laserov.

Sada na opravu laseru

SCULPFUN S30 Pro Max obsahuje v balení bezplatnú sadu na opravu laseru, ktorá zahŕňa čočku, tesniaci krúžok, pinzetu, skrutky a kľúč. V prípade problémov s laserom ho tak možno včas opraviť a výrazne predĺžiť jeho životnosť.

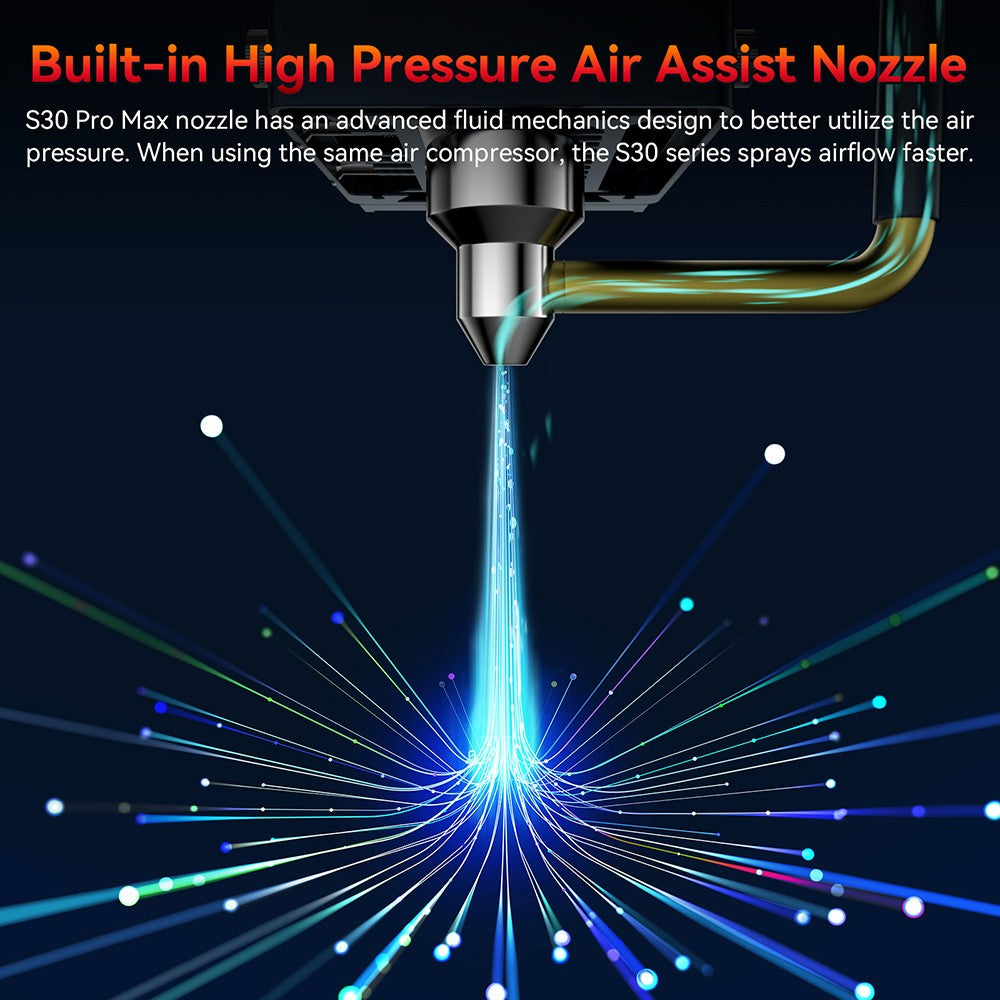

Integrovaná tryska s vysokotlakým vzduchovým asistentom

Tryska S30 Pro Max má moderný dizajn v oblasti mechaniky tekutín, ktorý umožňuje lepšie využitie tlaku vzduchu. Pri použití rovnakého kompresora vzduchu dosahuje séria S30 vyššiu rýchlosť prúdenia vzduchu.

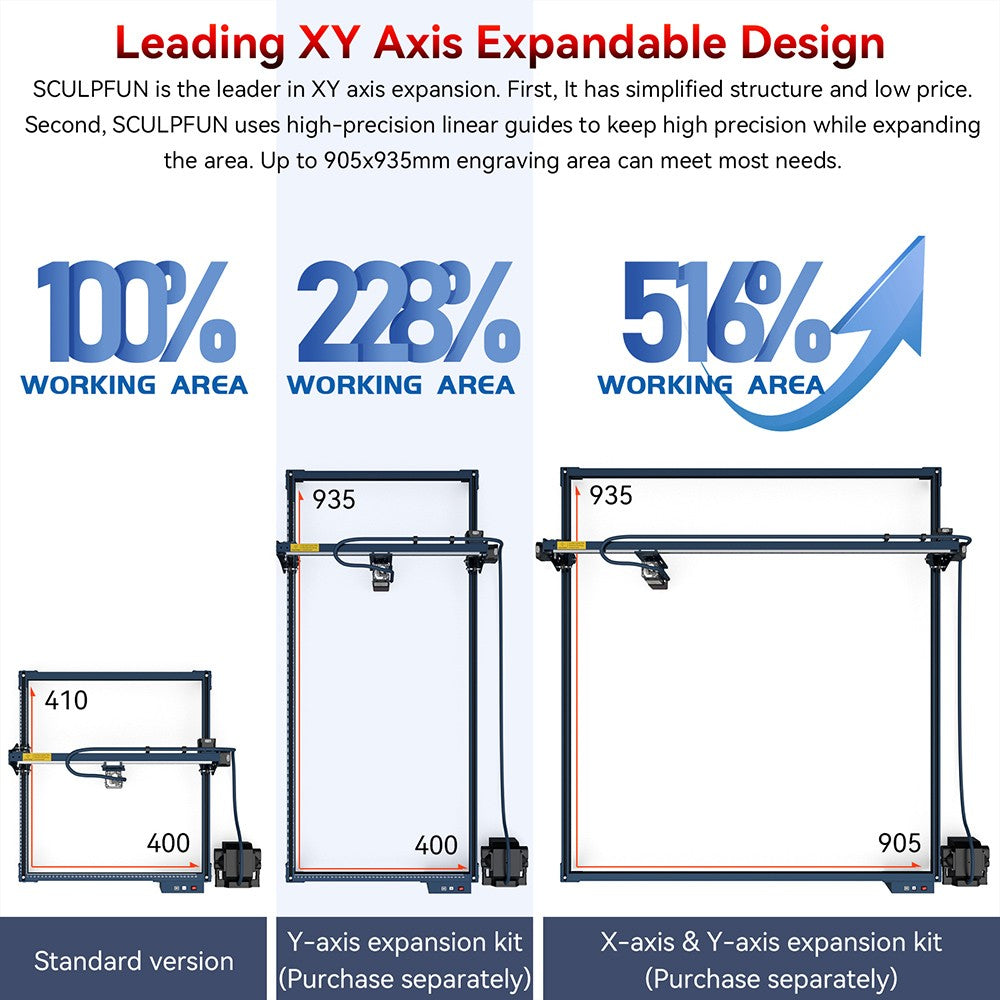

Vodevný rozširný systém s osami XY

SCULPFUN je lídrom v oblasti rozšírenia osí XY. Po prvé, má zjednodušenú konštrukciu a nízku cenu. Po druhé, SCULPFUN používa vysoko presné lineárne vodidlá, aby si zachoval vysokú presnosť aj pri rozšírení plochy. Vydlážková plocha až 905x935 mm dokáže uspokojit väčšinu potrieb.

• Štandardná verzia
• Rozširzovací modul pre os Y (kupuje sa samostatne)
• Rozširujúca sada pre os X a os Y (kupuje sa samostatne)

Vysoce přesná lineární kolejnice průmyslové kvality s přesností 0,005 mm

S30 Pro Max využíva najpresnejšie priemyselné lineárne vodítko s rozstupom 0,005 mm, čo výrazne zvyšuje presnosť gravírovania a zabraňuje vzniku vlniek pri gravírování.

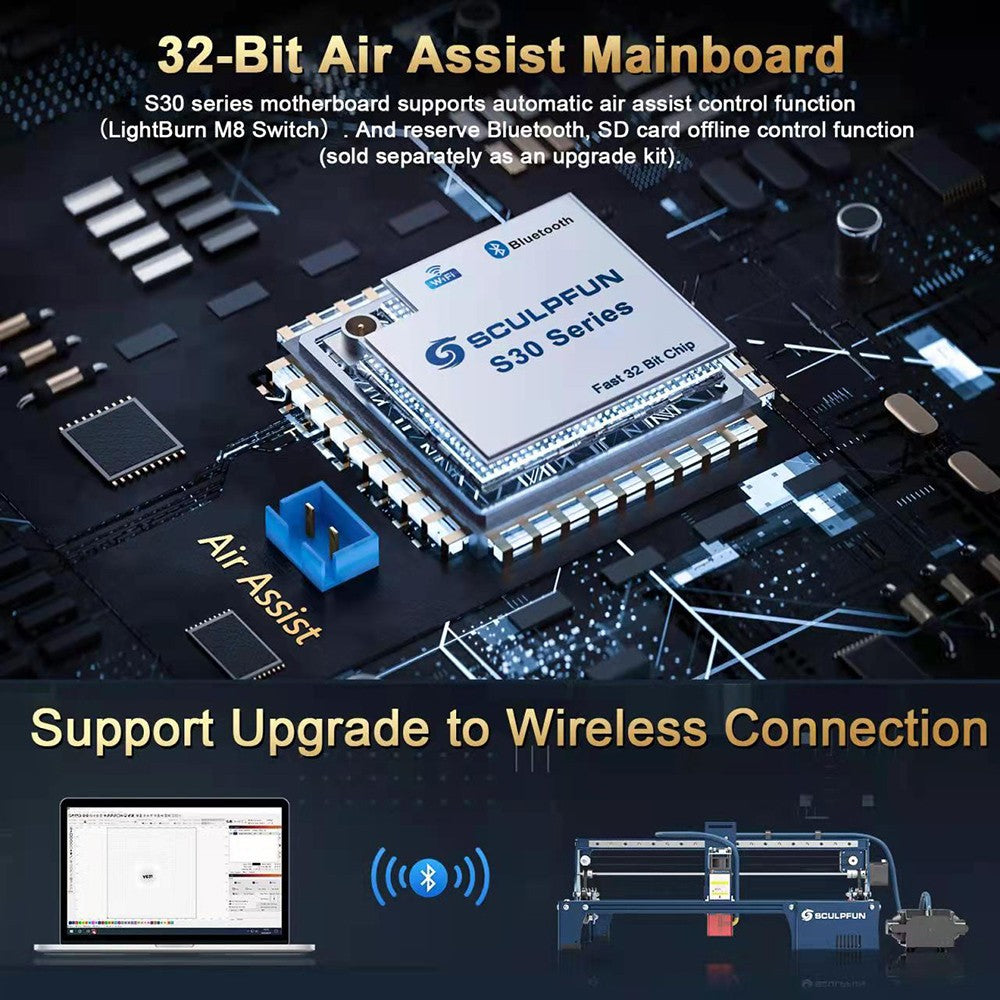

32-bitová základná doska s funkciou Air Assist

Hlavná doska série S30 podporuje funkciu automatického ovládania prívodu vzduchu (LightBurn M8 Switch). A je připravená na funkciu offline ovládania cez Bluetooth a SD kartu (predáva sa samostatne ako sada pre upgrade).

Podpora prechodu na bezdrátové pripojenie

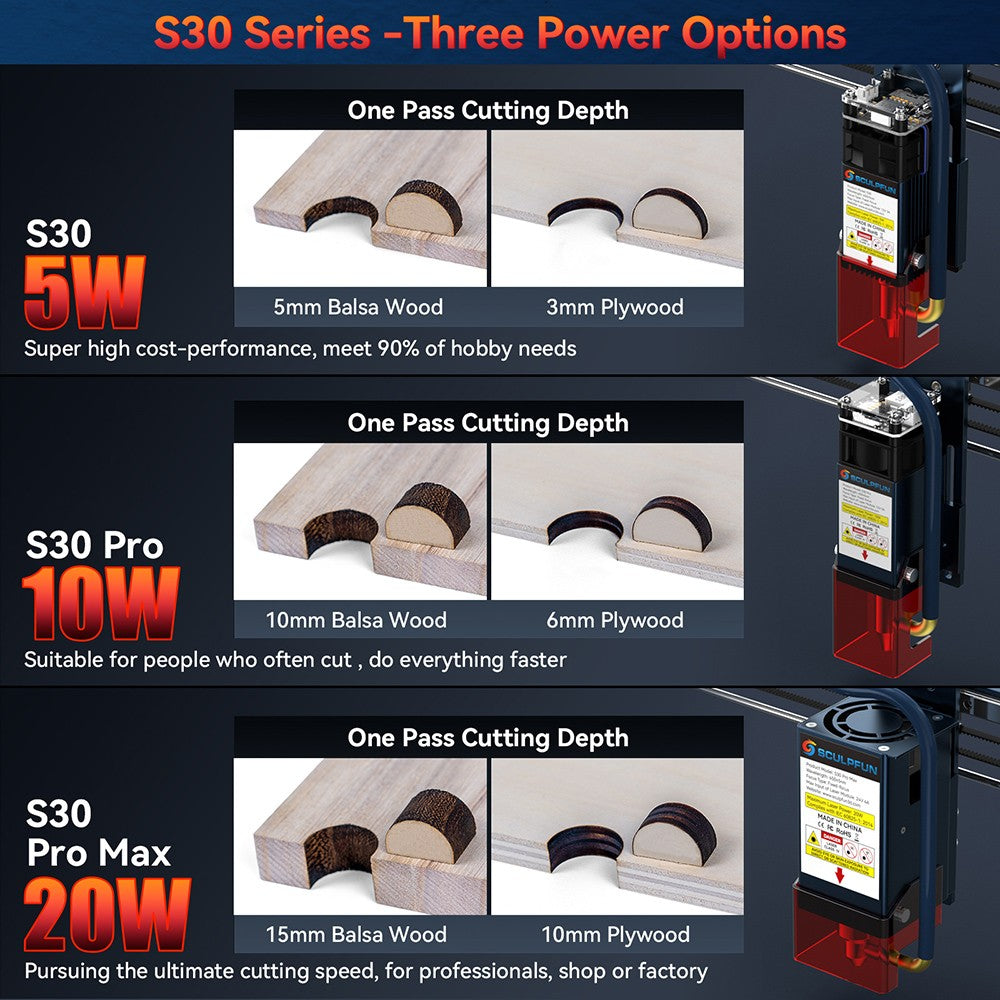

Séria S30 – Tri možnosti napájania

S30 5W: Super vysoký pomer ceny a výkonu, spĺňa 90 % potrieb hobbyistov.

S30 Pro 10W: Vhodné pre osoby, ktoré často strihajú, robia všetko rýchlejšie.

S30 Pro Max 20W: Pre profesionálov, dielne alebo továrne, ktorí túžia po maximálnej rýchlosti rezania.

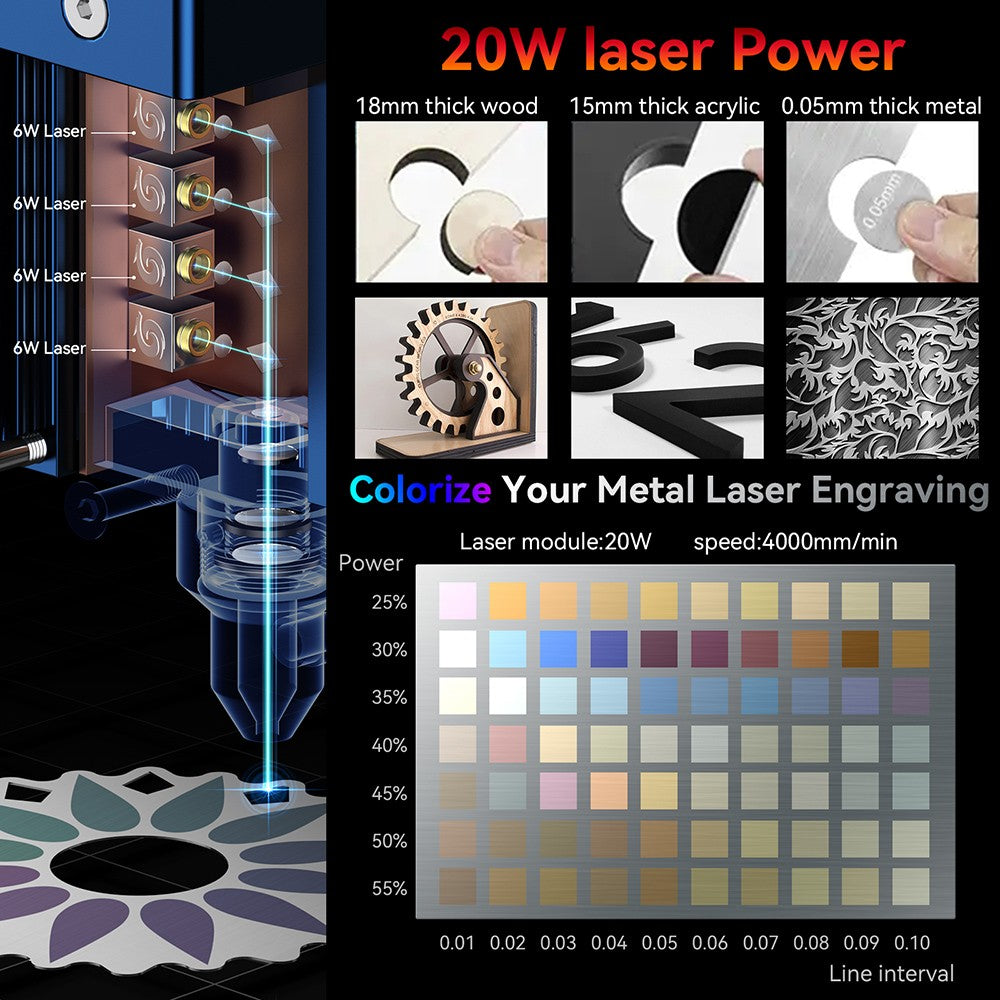

Laserový výkon 20 W

• Drevo o hrúbke 18 mm
• Akrylát s hrúbkou 15 mm
• 0,05 mm hrubý kov

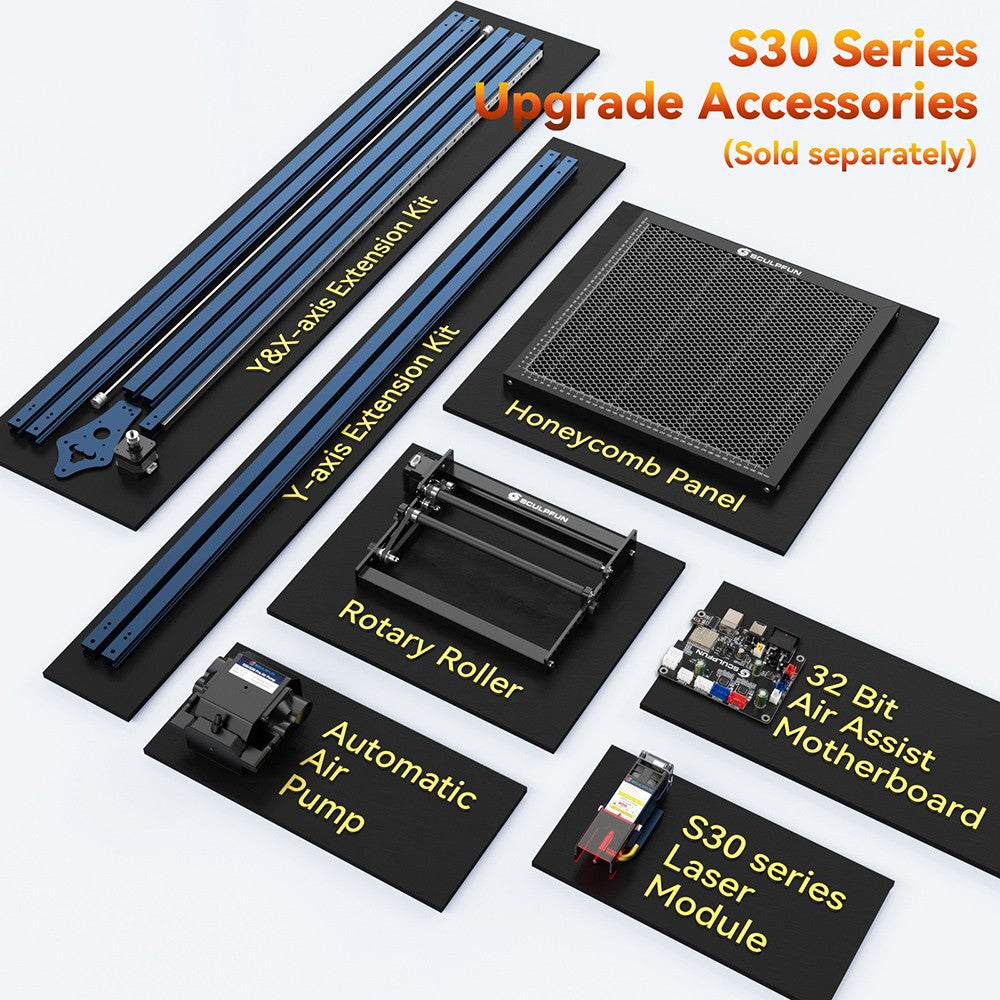

Príslušenstvo pre upgrade série S30 (predáva sa samostatne)

Koncový spínač v balení

S30 Pro Max je dodávaný s koncovým spínačom XY v balení, ktorý umožňuje funkciu návratu do pôvodnej polohy alebo určenie polohy, čo je velmi užitočné pri opakovanom určovaní polohy. Používatelia si ho môžu nainštalovať alebo nie, podľa vlastných potrieb, čo neovplyvní funkčnosť.

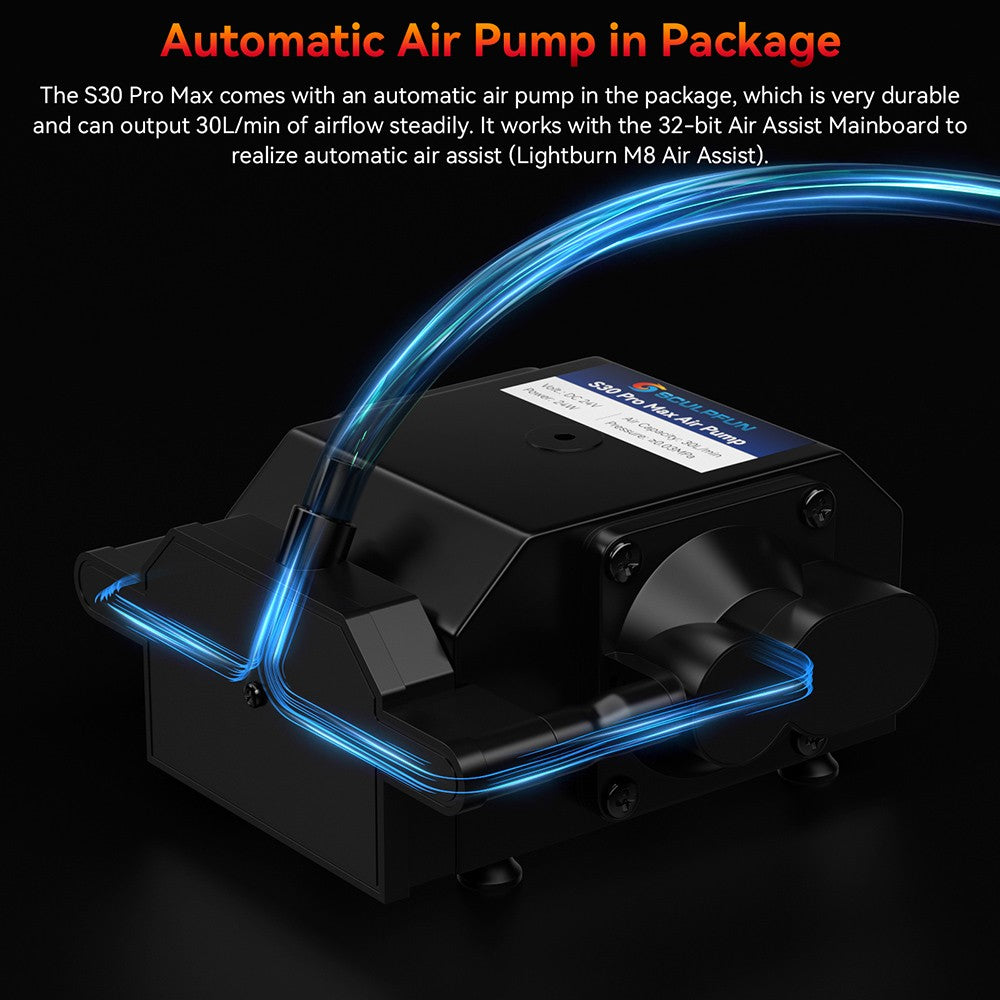

Automatické vzduchové čerpadlo v balení

S30 Pro Max je dodávaný s automatickým vzduchovým čerpadlom, ktoré je velmi odolné a dokáže stabilne dodávať 30 l/min vzduchu. Funguje s 32-bitovou hlavnou doskou Air Assist a umožňuje automatické vzduchové asistované chladenie (Lightburn M8 Air Assist).

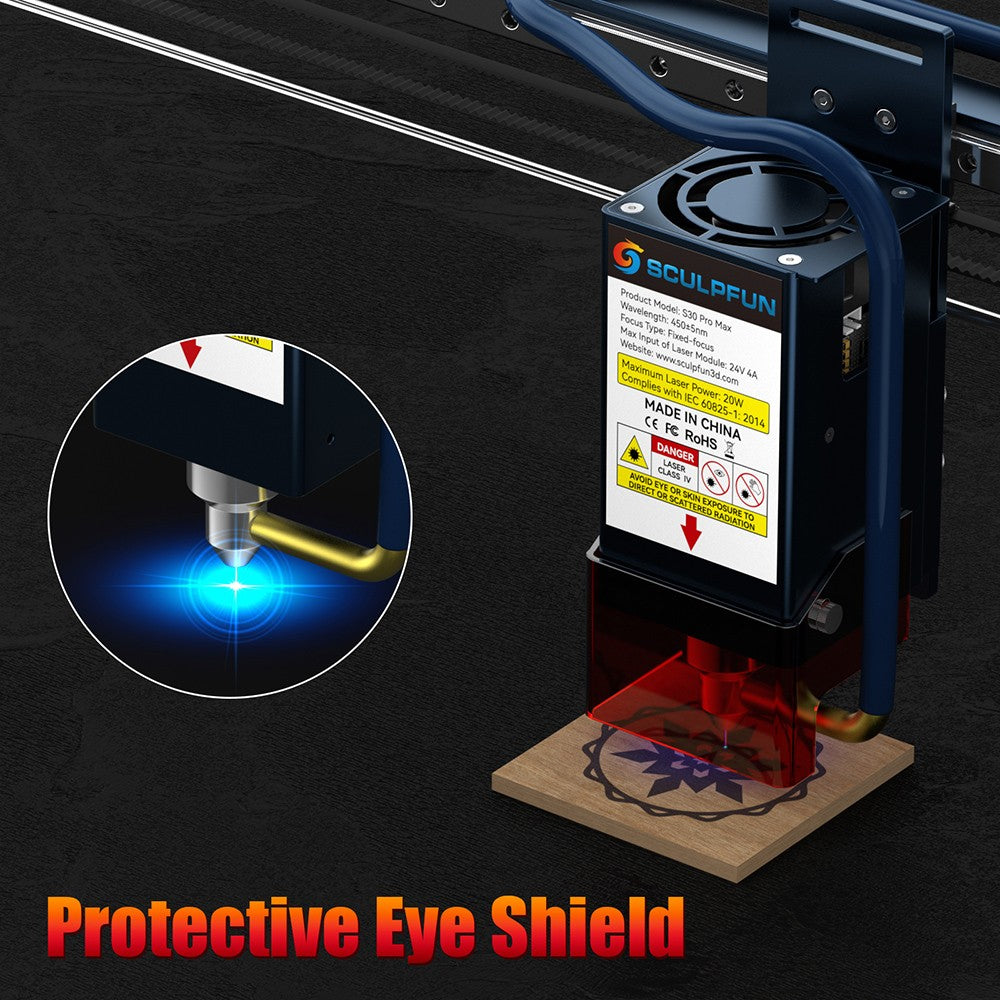

Ochranný okenný štít

General
Brand	SCULPFUN
Type	Laser Engraving Machine
Model	S30 Pro Max 20W
Color	Blue
Specification
Laser Information:
Diode Laser Output Power: 20W (note: that this is light energy, not electrical energy)
Laser Focus: 0.08x0.1mm
Laser Wavelength: 455±5nm
Focusing Method: fixed focus column + sliding device
Laser Protection Cover: Equipped with a detachable laser protection cover to protect the eyes. You can adjust it up and down, or remove the goggles
Machine Information:
Engraving Accuracy: 0.005mm
Engraving Area Size: the standard version is 410*400mm, which can be expanded to 935x400mm or 935x905mm
Machine Power: about 60W
Engraving Area After Installing the Limit Switch:
S30: 380x385mm
S30 Pro: 380x385mm
S30 Pro Max: 370x363mm
Air Pump:
Type: mainboard-controlled air pump
Voltage: 24V
Flow: 30L/min
Air Hose Inner Diameter: 7.5mm
Motherboard: 32-bit air-assisted motherboard, reserve Bluetooth, SD card offline printing function. (Upgrade Kit sold separately)
Engraving Material: all kinds of wood (including walnut, cherry, and other high-density wood), MDF, zigzag, cardboard, plastic, leather, PCB board, aluminum oxide, 304 stainless steel, ceramic, dark stone
Cutting Material: all kinds of wood (including walnut, cherry, and other high-density wood), MDF, acrylic board, cardboard, non-woven, bamboo, leather, some plastic boards, PCB boards
Operating Software: LightBurn (with air assist function M8), LaserGRBL, LightBurn, Benbox, GrblController, LiteFire, support Windows system, support MAC system
Supported File Formats: NC, BMP, JPG, PNG, DXF, and other image formats
Data Transmission Method: USB connection or Bluetooth wireless connection
Power Input: 100-240V AC, 50/60HZ
Power Output: 24V 5A
Weight & Size
Product Weight	7kg
Package Weight	15kg
Product Size(L x W x H)	230*235*625mm
Package Size(L x W x H)	260*500*650mm

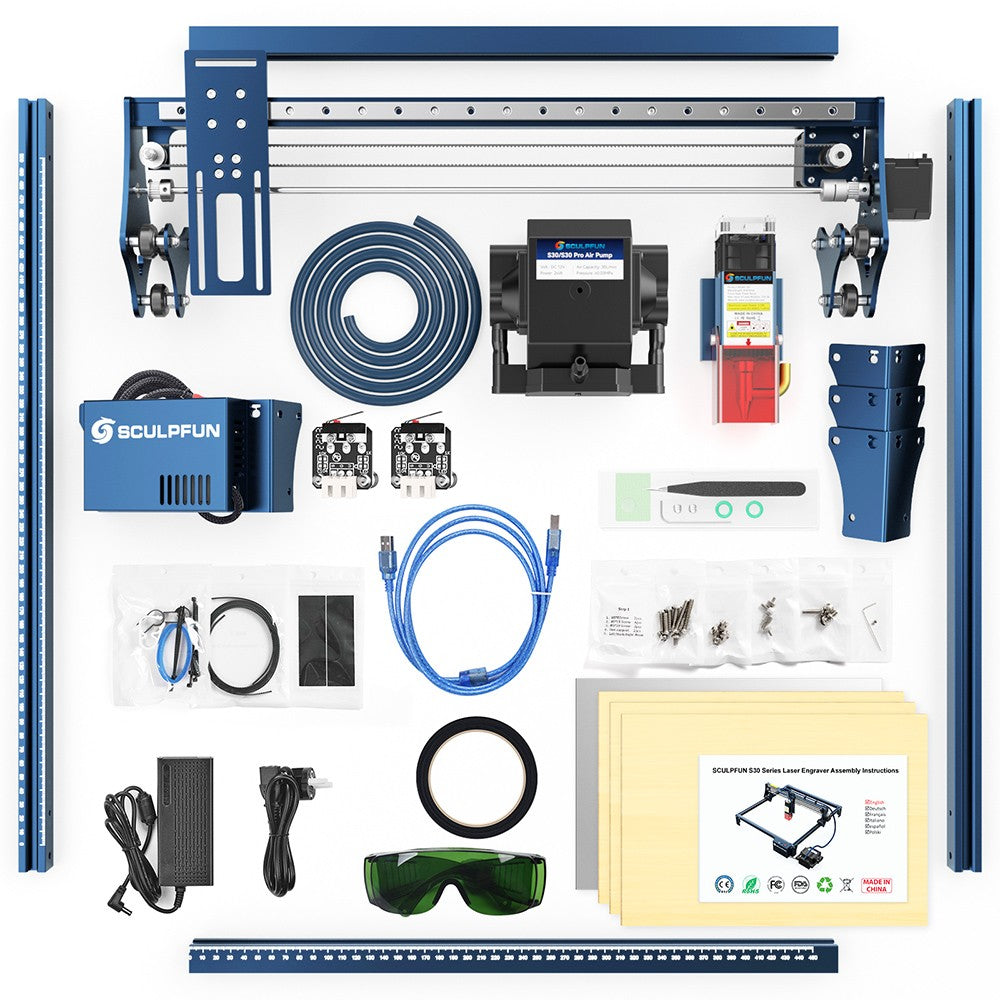

Package Contents
1 x S30 Pro Max Laser Engraver
1 x Laser Repair Kit
1 x 12V Automatic Air Pump
3 x A4 Size 3mm Wooden Board
2 x Limit Switch
1 x 12V 5A Power Adapter
1 x Power Cord
1 x USB Cable
1 x Air Tube
1 x Installation Tool Kit
1 x Laser Goggles
1 x A4 Metal Backing Plate
Steps 1-6 Install the Package
1 x X-axis Assembly
2 x X Profiles
2 x Y Profiles
1 x Control Box Assembly
3 x Support Feet
1 x User Manual
