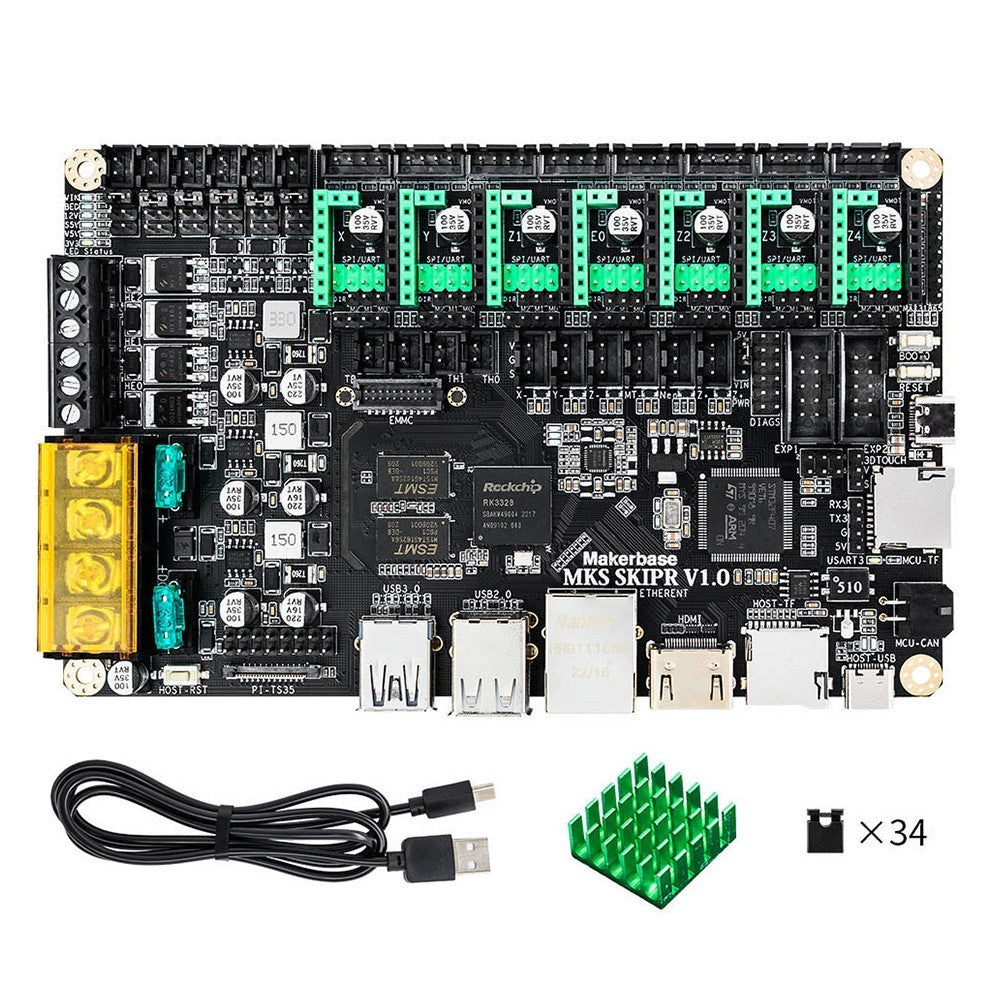

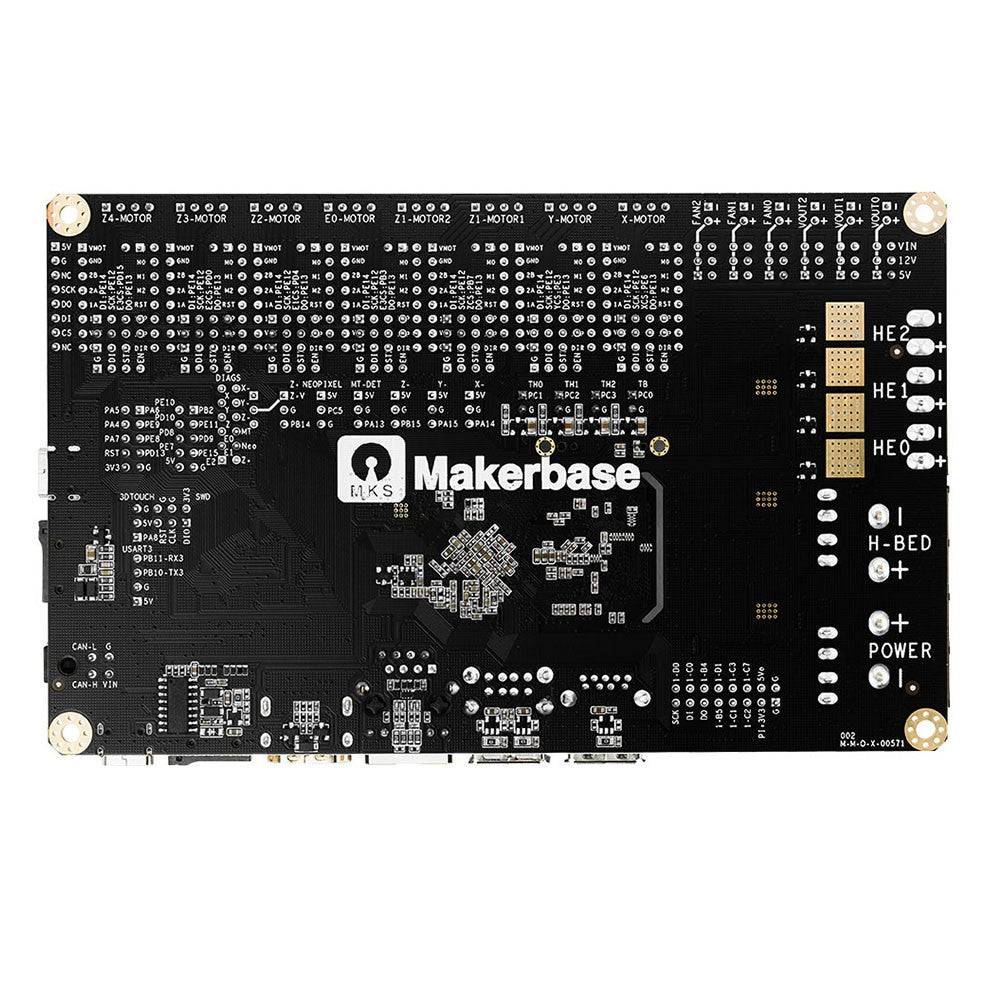

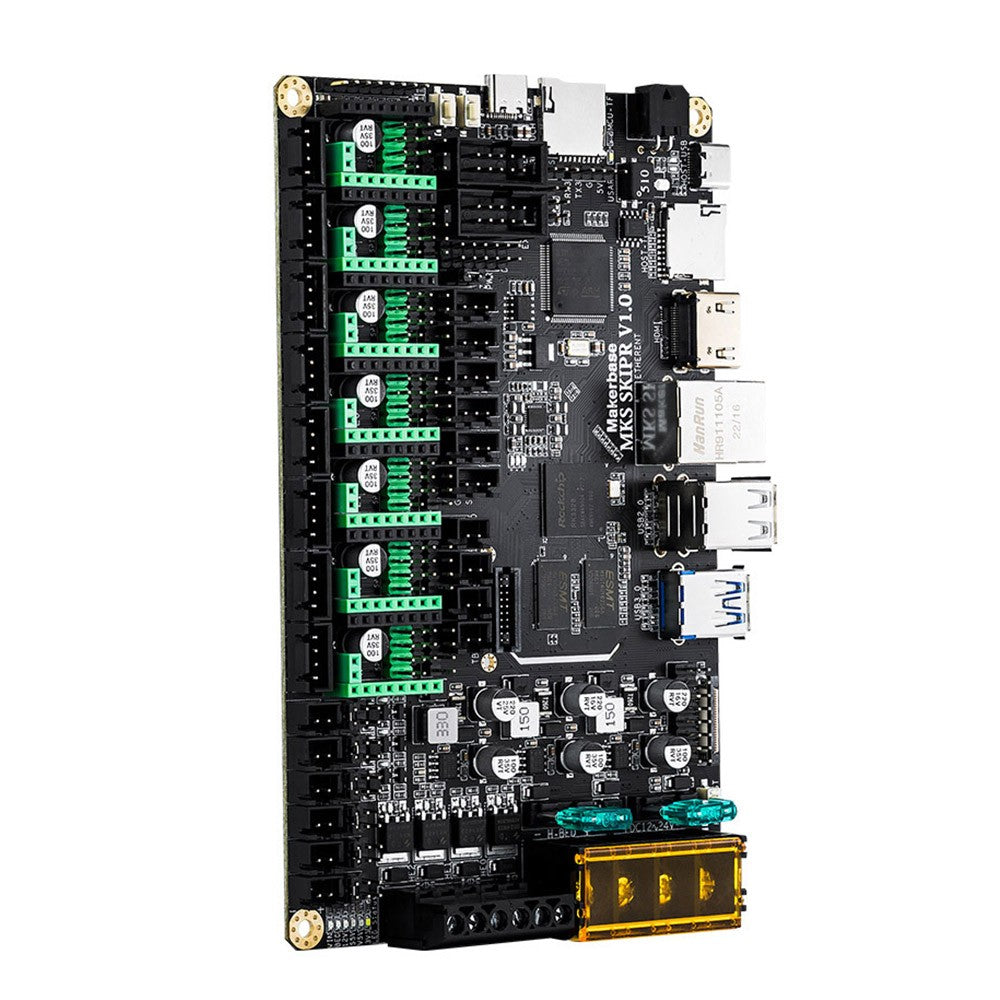

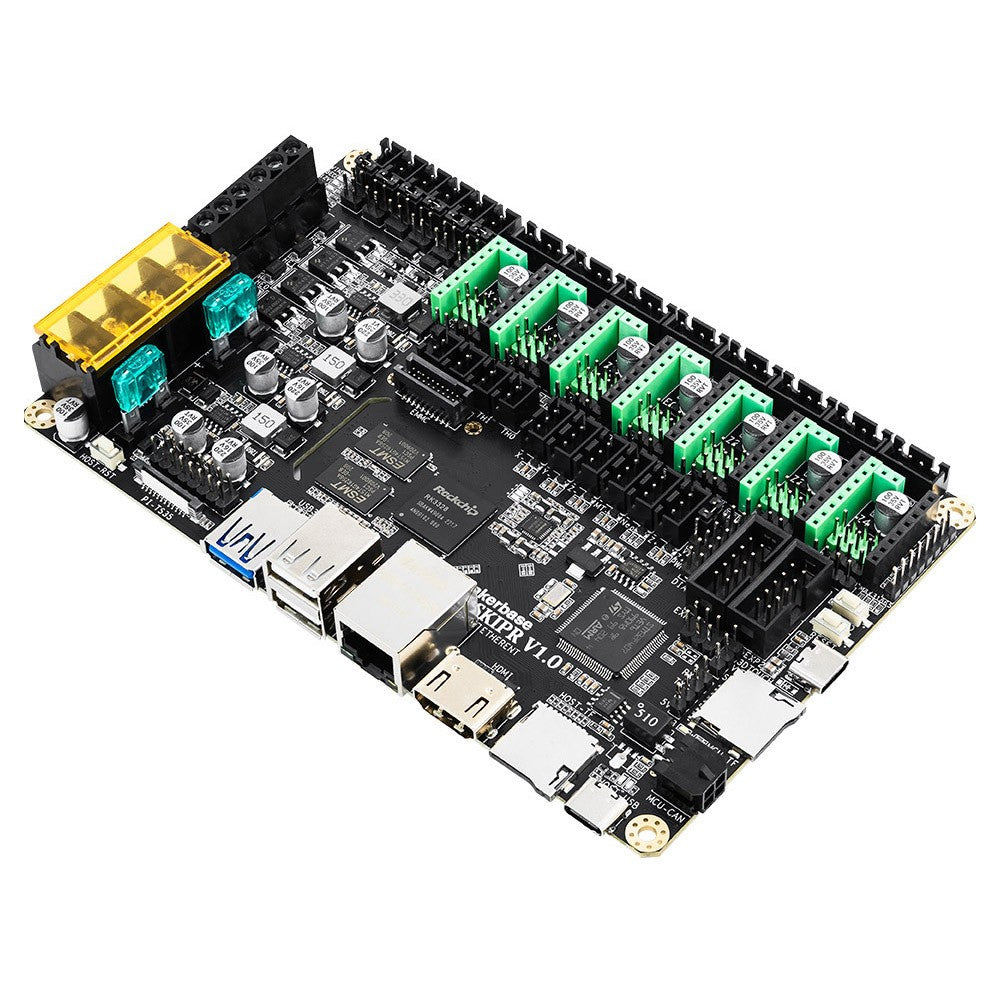

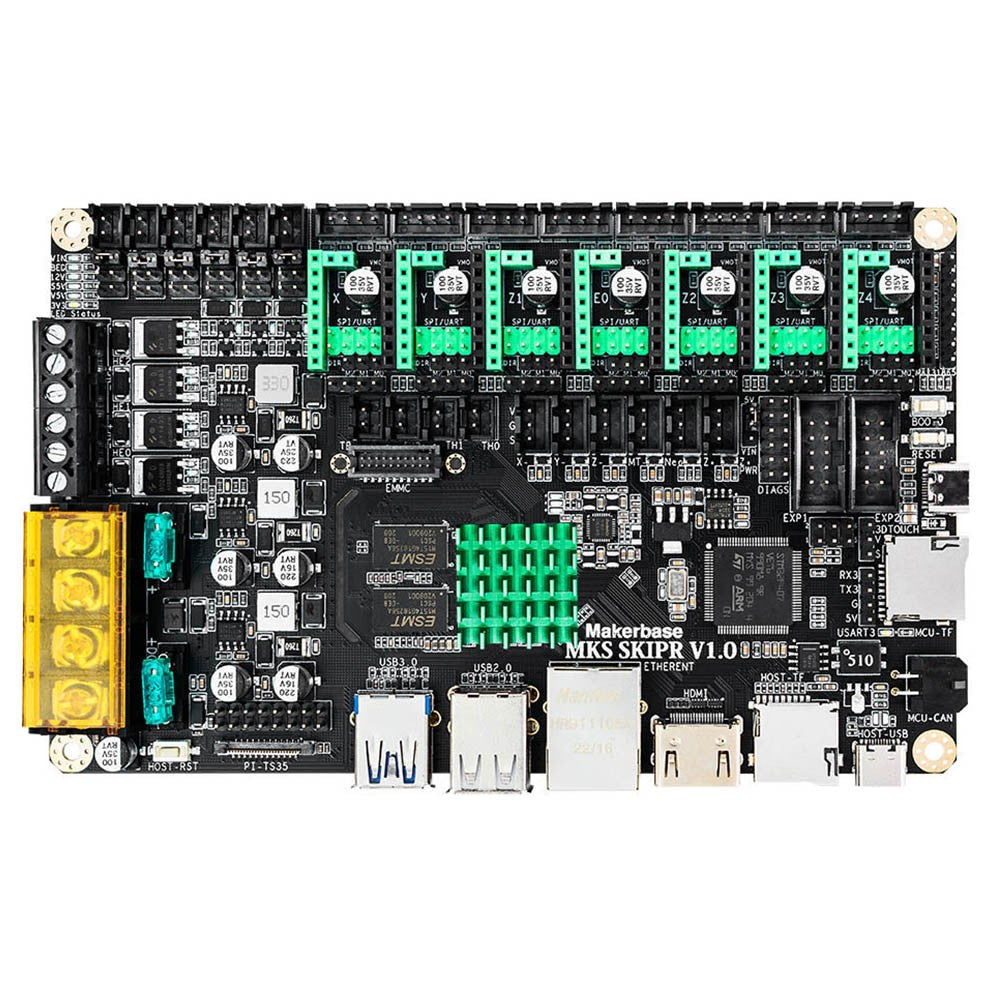

Riadiaca doska MAKERBASE MKS SKIPR V1.0

Hlavné prvky MAKERBASE MKS SKIPR V1.0

Dokonale spustiť hostiteľa Klipper
MKS SKIPR je doska typu všetko v jednom, ktorú spustila spoločnosť Makerbase na spustenie Klipperu. Integruje SOC, na ktorom beží hostiteľ Klipper, a MCU zodpovedný za vykonávanie špecifických akcií stroja. Spĺňa využitie väčšiny 3D tlačiarní.
SOC používa 4-jadrovú architektúru Cortex-A53 od Rockchip RK3328 so systémom Armbian, dokonale beží hostiteľ Klipper.
MCU používa STM32F407VET6 architektúry Cortex-M4, hlavnú frekvenciu 168 MHz, jednoduché ovládanie rôznych činností stroja.

Bohaté rozhrania
Zachovajte bohaté zdroje rozhrania MKS PI: s 1 GB pamäte DDR3, podporou rozhrania obrazovky HDMI, rozhraním obrazovky PI-TS35, poskytnite káblový ethernetový port a 3-cestné rozhranie USB (možno externe pripojiť k hlavnej riadiacej doske, bezdrôtovej sieťovej karte USB, fotoaparátu USB, disku U, klávesnici a myši USB atď.).

Ovládateľné ventilátory a bezpečná ochrana
S 3-cestnými ovládateľnými ventilátormi a 3-cestným normálne otvoreným výstupom môže nezávisle zvoliť napätie VIN, 12V alebo 5V. Navrhnuté s ochranou Schottkyho diódy pre obvody MOS a obvody na meranie teploty. Navrhnuté so zadným obvodom absorpcie energie EMF na ochranu modulu krokového ovládača. Okrem toho môže rozhranie Z+ nezávisle nastaviť výber napätia tak, aby sa prispôsobil rôznym modelom PROBE.

Viac funkcií
Podpora zavádzania systému z karty TF a modulu EMMC (modul EMMC je stabilnejší ako karta TF a má vyššiu rýchlosť čítania a zápisu); podpora 7-osového krokového pohonu, ktorý spĺňa požiadavky väčšiny modelov 3D tlačiarní; 3 nezávislé DC/DC moduly MP1584PEN poskytujú silnú záruku stabilnej prevádzky celého obvodu dosky.
