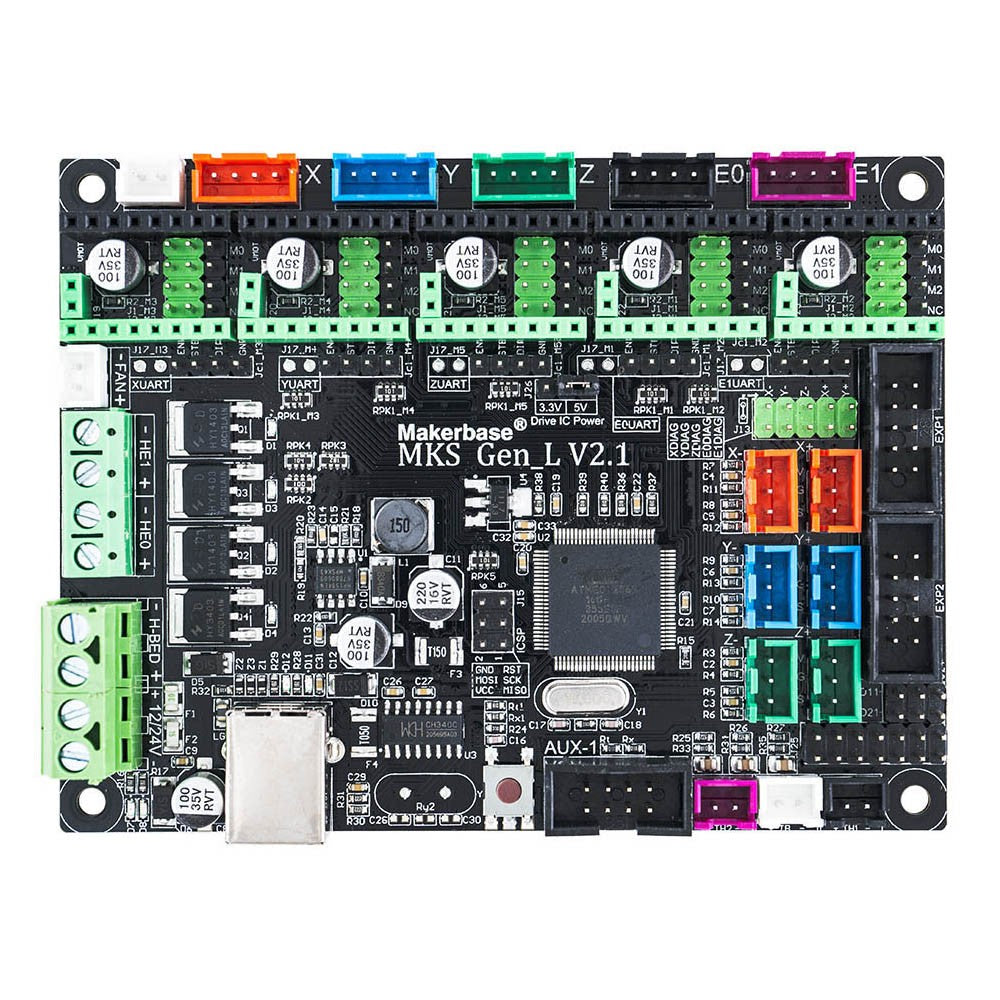

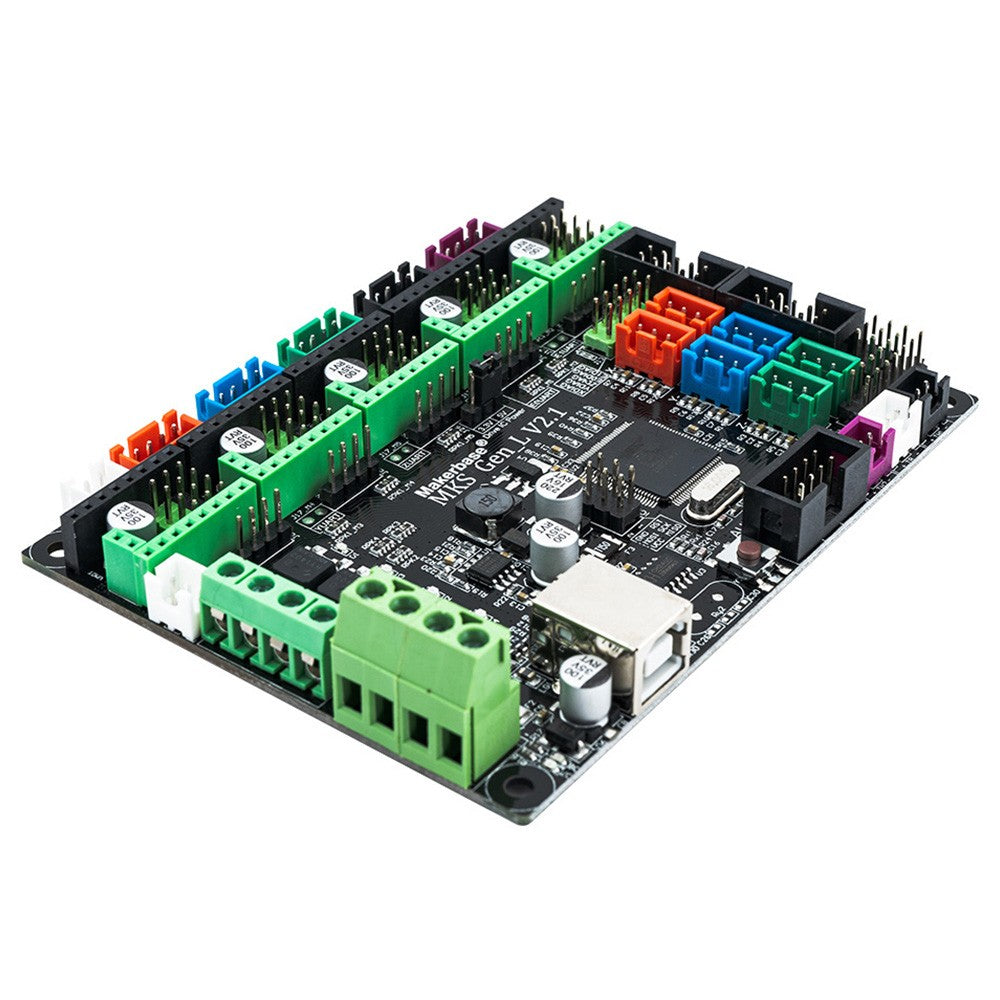

Riadiaca doska MAKERBASE Gen-L V2.1

Poznámka

1. Pred napájaním skontrolujte, či je kladné a záporné spojenie správne.
2. Žiadne pripájanie a odstraňovanie ovládačov pri napájaní, inak ľahko spáli ovládače.
3. Žiadne nastavovanie prúdu vodiča, keď sú motory v chode.

Hlavné prvky MAKERBASE Gen-L V2.1

1. Integrujte 2560 a Ramps1.4 do jednej PCB, jednoduchšie zapojenie a stabilnejšie.
2. Použite kvalitnú 4-vrstvovú dosku plošných spojov.
3. Použite Marlin firmware rovnakým spôsobom konfigurácie ako Ramps1.4, môže nahradiť Ramps1.4 priamo.
4. Použite špeciálny napájací čip, ktorý podporuje 12V-24V.
5. Podpora rôznych krokových ovládačov: 4988, 8825, TMC2208 a TMC2100. (treba dokúpiť zvlášť)
6. K dispozícii pre prácu s LCD2004, LCD12864, MKS, TFT24/28/32/35/70.
7. Prijmite 24V vstup a znížte prúd vyhrievaného lôžka na 1/4, čím sa problém s teplom Mosfetu efektívne vyrieši.
8. K dispozícii na pripojenie externých veľkých krokových ovládačov.
9. Ponechajte servá, AUX-1 a AUX-2 rozhranie Ramps1.4, poskytujú tri 5V výstupné a tri 12V výstupné rozhrania.
