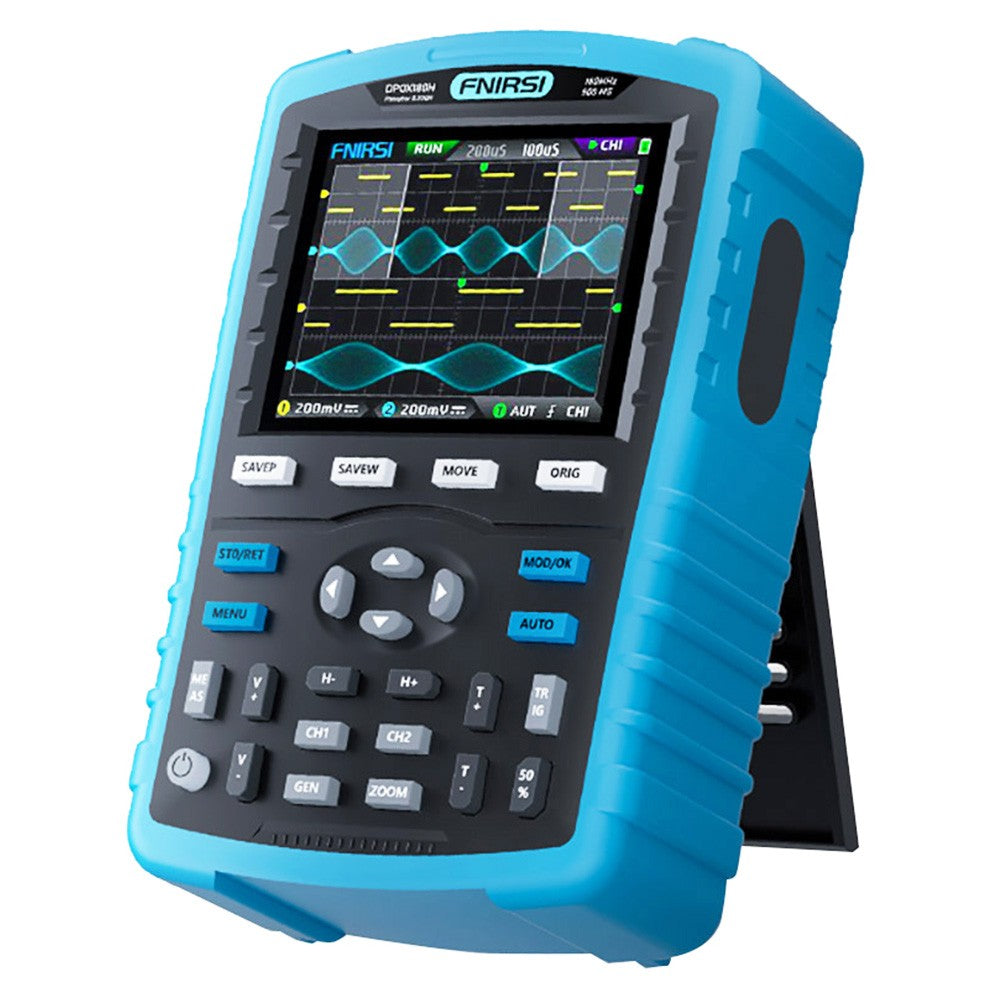

Digitálny osciloskop FNIRSI DPOX180H

Hlavné prvky FNIRSI DPOX180H

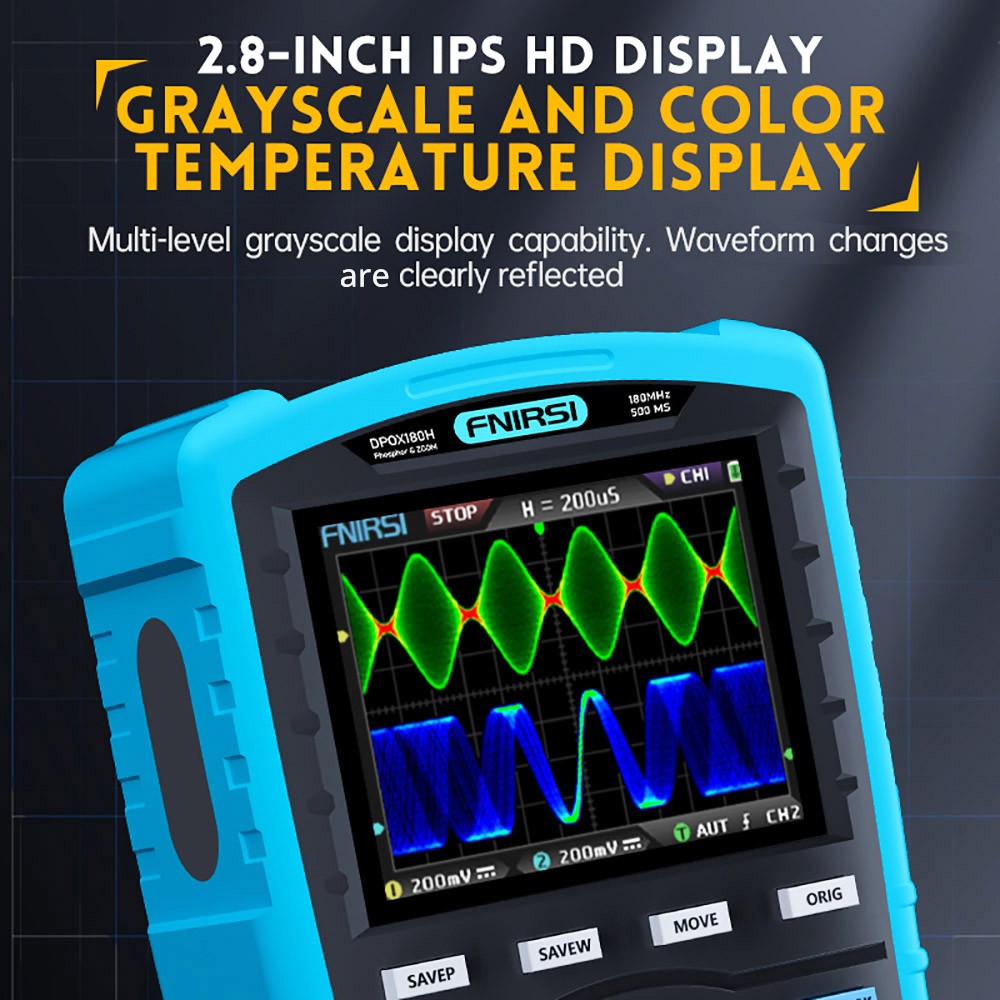

DPOX180H je cenovo výhodný ručný 2-kanálový digitálny fosforový osciloskop s funkciou generátora signálu. Osciloskop má vzorkovaciu frekvenciu v reálnom čase 500MSPS a analógovú šírku pásma 180MHz. Čo sa týka zobrazenia, je použitá vysoko kontrastná 2,8-palcová IPS full-vision LCD obrazovka a digitálna fluorescenčná technológia. Efekt zobrazenia tvaru vlny je dobrý a farebné odtiene sú v odtieňoch sivej a farebnej teplote.

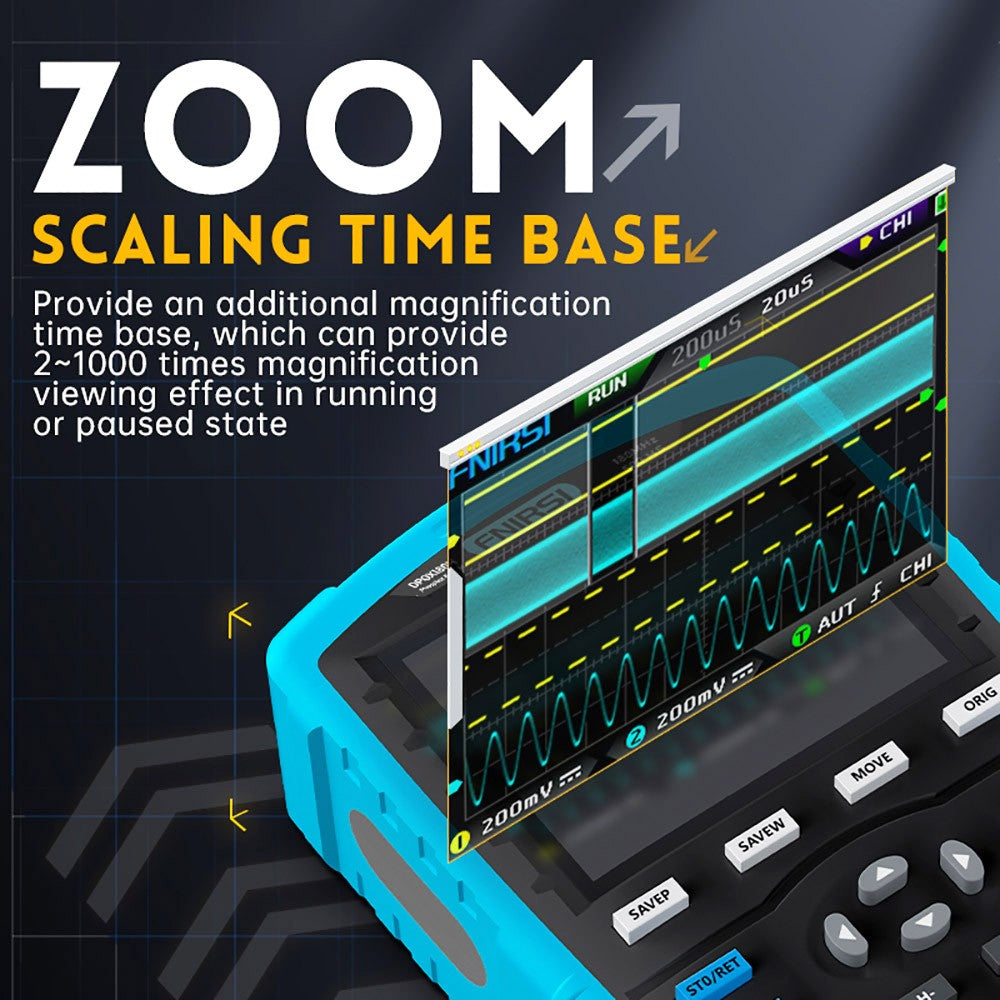

50000wfm/s, časová základňa škálovania ZOOM

S obnovovacou frekvenciou priebehu až 50 000 wfm/s je zobrazovanie abnormálnych signálov s nízkou pravdepodobnosťou jednoduchšie. Systém časovej základne obsahuje časovú základňu ZOOM pre jednoduchú analýzu signálov digitálneho protokolu. Má trojnásobné základné režimy YT, XY a rolovanie. S vertikálnou citlivosťou len 5 mV dokáže lepšie merať malé signály 5 mVPP.

Adaptívne nastaviteľné potlačenie spúšťača

Ultra vysoký pomer signálu k šumu, plne utesnené opatrenia tienenia, stabilný dizajn spätnej väzby obvodu, vďaka čomu je priebeh čistý a jasný. Originálne nastaviteľné automatické obmedzenie šírky pásma a adaptívne nastaviteľné potlačenie spúšťania sú vhodné na analýzu a meranie signálov s relatívne veľkým šumom.

Hardvérový limit šírky pásma 20 miliónov

Dokáže odfiltrovať šum nad 20 MHz. Spúšť využíva technológiu digitálnej spúšte s vysokou presnosťou. Má tri režimy spúšťania: automatický/jednoduchý/normálny. Má tiež silnú schopnosť zachytávať periodické signály, zhlukové signály a protokolové signály.

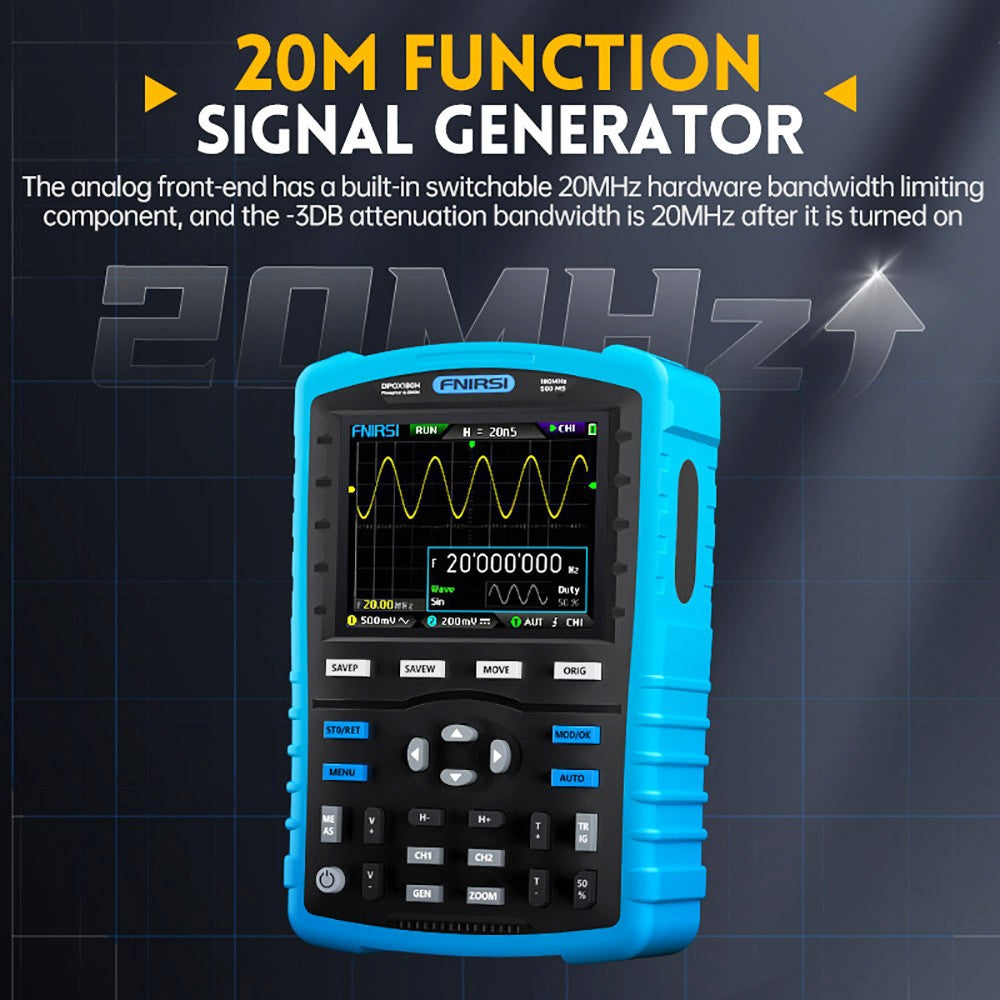

Generátor signálu DDS

Generátor signálu DDS má 14 druhov kriviek funkčných signálov a voľne prispôsobený tvar vlny sekania. Frekvencia sínusovej vlny môže dosiahnuť až 20 MHz a ostatné priebehy môžu dosiahnuť až 10 MHz. Pôvodná funkcia výstupu sekania môže uložiť až 500 prispôsobených signálov.

Uložte priebehy a snímky obrazovky jedným kľúčom

Je možné uložiť až 250 sád údajov o priebehu alebo 90 obrázkov a súčasne je možné uložiť 500 zachytených údajov o vlnách. Prehliadač údajov môže prechádzať a prezerať aktuálne uložené údaje o priebehu a obrázky a údaje o priebehu podporujú operácie, ako je približovanie a presúvanie.

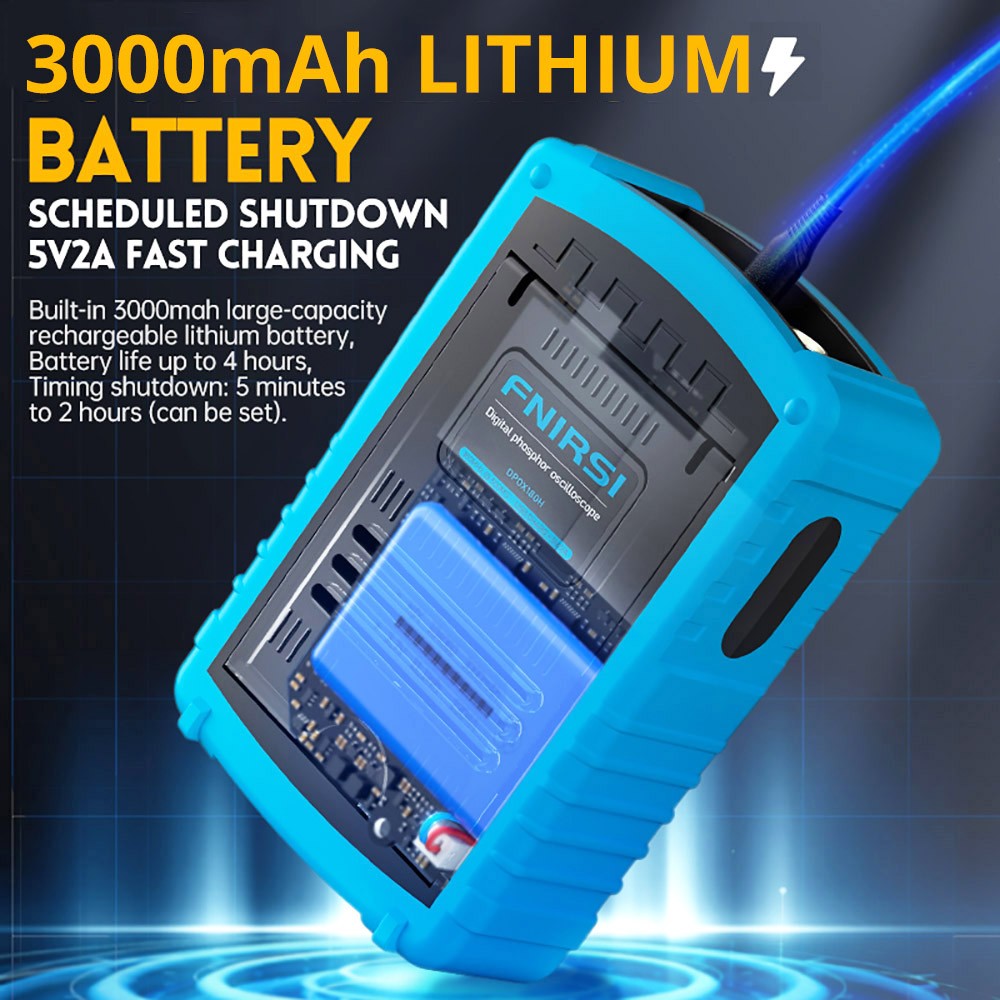

Bezpečná ochrana, rýchle nabíjanie

S vysokonapäťovou ochranou proti spáleniu všetky prevody vydržia vysoké napätie až do 400 V. Export dát cez USB, môžete sa pripojiť k počítaču a skopírovať obrazové súbory a skopírovať systémové súbory do osciloskopu pre aktualizáciu systému. Rýchle nabíjanie 5V2A a 1 hodina dokáže nabiť na 80%.
